OUMAN
OUFLEX AX
18060,00 kr Moms 0%
I lager (kan restnoteras)

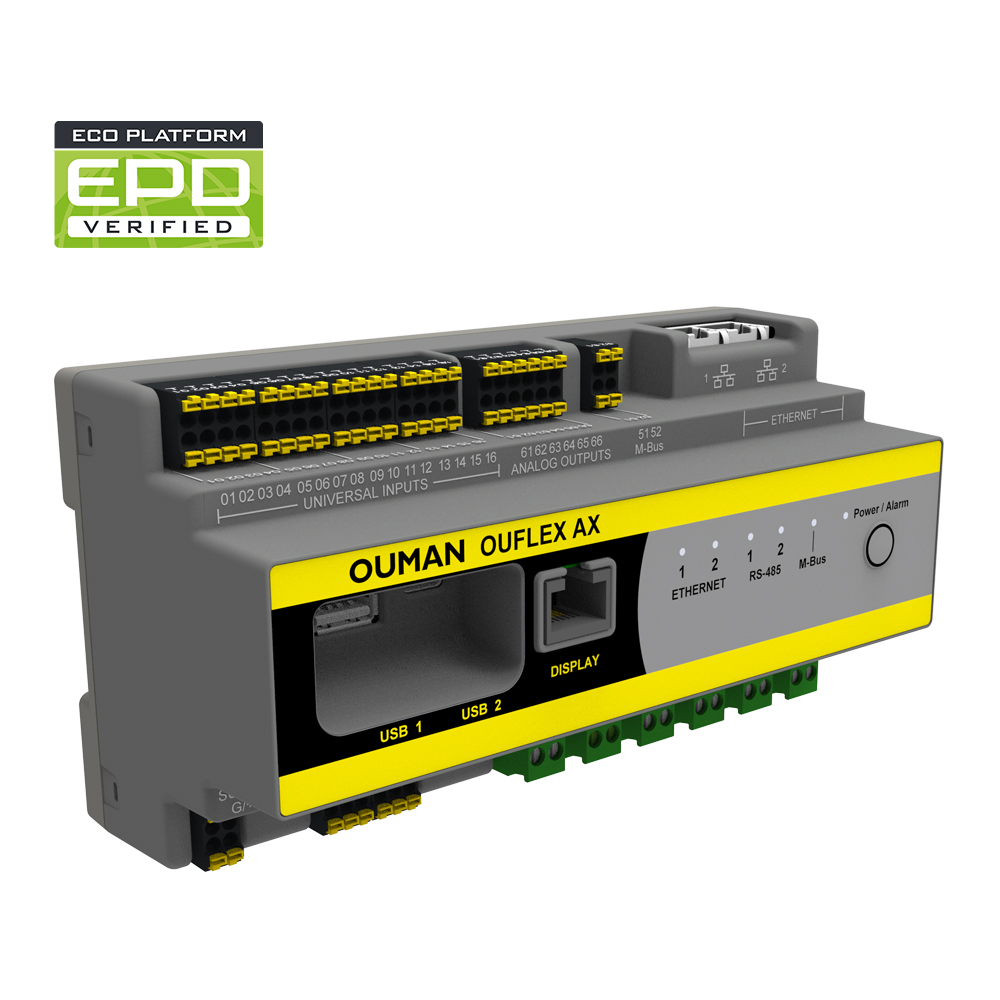

Ouflex AX är en DIN-skenmonterad fritt programmerbar styr- och reglerenhet för HVAC-system och energihantering. Den lämpar sig för både nyinstallationer och eftermonteringsprojekt. Det inbyggda webbaserade användargränssnittet förenklar konfiguration, driftsättning och fortlöpande övervakning, vilket bidrar till att minska installationstid och underhållsarbete.
Mått: bredd 175,0 mm, höjd 93,6 mm, djup 72,1 mm
Vikt:400 g
Skyddsklass:IP 20
Drifttemperatur:0 ºC…+50 ºC
Förvaringstemperatur:-20 ºC…+70 ºC
Strömmatning
– Driftspänning AC: 24 VAC (22-28 V, 50 Hz), M‑Bus ej ansluten 14 VA, M‑Bus vid maximal belastning: 20 VA
– Driftspänning DC: 24 VDC (22-28 V), M‑Bus ej ansluten: 7 W, M‑Bus vid maximal belastning: 10 W
Mätningstyperna för de universala mätningångarna (kan konfigureras med programvaran):
– Passiv givare (ingångarna 1-16), stödda givaretyper:
NTC 10: ±0,1 ºC mellan -30 ºC…+100 ºC (under -30 ºC / över 100 ºC ±0,3 ºC)
NTC 1.8: ±0,1 ºC mellan -30 ºC…+100 ºC (under -30 ºC / över 100 ºC ±0,3 ºC)
NTC 2.2: ±0,1 ºC mellan -30 ºC…+100 ºC (under -30 ºC / över 100 ºC ±0,3 ºC)
NTC 20: ±0,1 ºC mellan -30 ºC…+100 ºC (under -30 ºC / över 100 ºC ±0,3 ºC)
Ni1000LG, Ni1000/DIN och Pt1000: ±0,2 ºC mellan -50 ºC…+130 ºC
Anpassad givartabell (mätnoggrannheten beror på den använda linjäriseringen)
– Aktiv givare (ingångarna 1…8): 0-10V , mätnoggrannhet ±0.1 V. 0/4-20 mA transmitter, (inbyggt 250 Ω mätningsmotstånd): ±0,1mA
– Kontaktinformation (ingångarna 1…16): Kontaktspänning 3,3 VDC, kontaktström 1 mA. Elektriskt motstånd max. 2 kΩ (stängd), min. 30 kΩ (öppet)
– Räknaringång / PWM / rpm (ingångarna 9…16): Kontaktspänning 3,3 VDC, kontaktström 1 mA. Räknar-/pulsingångar, minsta pulslängd 2 ms. PWM-mätning (20-400 Hz, enligt standarden VDMA 24224 2014-03)
rpm-ingång (t.ex. EC-fläkt), mätområde 40-6000 rpm (50/50% pulsförhållande)
Analog utgångar (61…66): Konfigurerbar 0…10V styrutgång eller PWM-styrning (16-200 Hz enligt standarden VDMA 24224 2014-03). Utgångsström max. 10 mA.
Reläutgångar, 4 st.
– Normalt öppen relä (75…82): Max 230 V, resistiv 5 A/induktiv 1A (cos Ø -0.8)
Triac AC-brytare, 2 st.
– Triac 1 (71 … 72 ): 24/230VAC / max 1A
– Triac 2 (73 … 74): 24/230VAC / max 1A
Dataöverföring:
– M-Bus master (51, 52): Max. 32 st. M‑Bus‑enhetslaster, 300/2400/9600 baud, bussens max. längd 350 m (från och med IO HW 2.0, enligt EN 13757‑2)
– RS-485/1 fältbus 1 (31 … 33): Galvanisk isolerad, protokoll som stöds Modbus-RTU
– RS-485/2 fältbus 2 (34 … 36): Galvanisk isolerad, protokoll som stöds Modbus-RTU
– USB-host-kontakt (USB 1): Ouman GSM-modem
– USB C-kontakt (USB 2): Lokal programmering med Ouflex BA Tool-programmeringsverktyget
– Ethernet 2 st.: Ethernet-anslutningar (2 st) fungerar i växlingsläge. Ethernet-nätverk kan seriekopplas.
– Ouman Access: Full-duplex 10/100 Mbit/s, protokoll som stöds Modbus-TCP/IP. Intelligent fjärranslutning inbyggd för användning med Ounet och Ouflex Tool
Processor: Cortex-A7 528 MHz
SDRAM: 512 MB
FLASH:512 MB
