OUMAN
OUFLEX A XL
22290,00 kr Moms 0%
I lager
OBS! Ouflex programmeringsträning krävs för att köpa denna produkt.

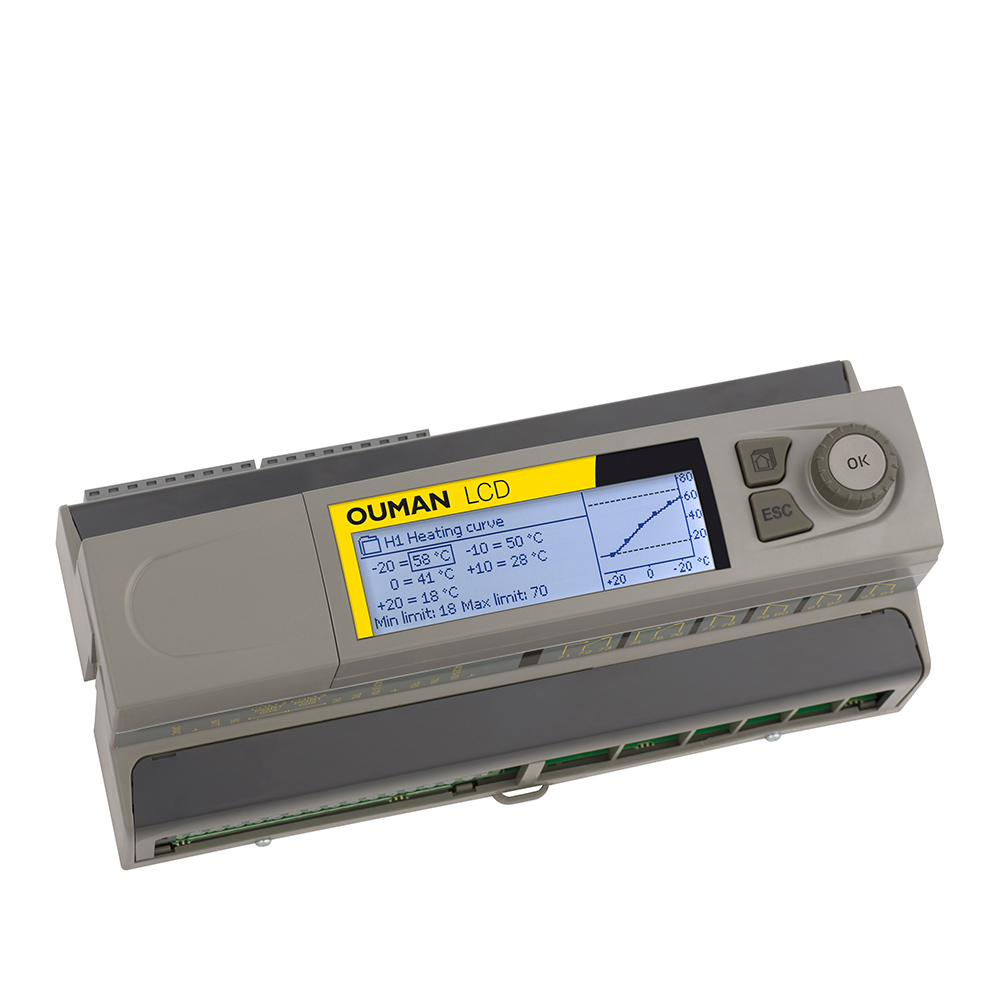

Ouflex A XL är ett styr och övervakningssystem som fritt kan programmeras med Ouflex BA Tool och som monteras på DIN-skena. Enheten är försedd med 34 I/O-punkter samt mångsidiga anslutningar för dataöverföring och fältbussar. Dessutom erbjuder Ouflex enhet fem spänningsutgång på 24 Vac och en 15Vdc spänningsutgång. Grafiska displaymodulen kan monteras en bit ifrån. Antalet I/O-punkter i Ouflex enheten kan ökas via bussanslutningar till externa I/O-moduler. Ouflex enhetens kompakta konstruktion i enlighet med DIN-standarden gör det möjligt att installera enheten i apparatskåp. De löstagbara kopplingsplintarna underlättar installationen.
Jämfört med Ouflex A:
• Ny kraftfullare processor
• Mer både RAM och Flash-minne
• Större programkapacitet +50% jämfört med Ouflex A och generellt snabbare drift, t.ex. WEB UI, nedladdning till enheten och enhetens start efter nedladdning.
• Punkttill-punktoverföringar i det lokala nätverket antingen med enhetens fasta värdnamn eller med det fritt angivna enhetsnamnet i verktyget. OBS! Det här stödet finns endast i Ouflex A XL-enheter. Eliminerar behovet av att använda fasta IP-inställningar i LAN.
• I RJ45-kontakten i slutet av enheten finns en ny isolerad, parameteriserbar RS-485 Modbus-Master-buss (motsvarande A1/B1- och A2/B2-bussar)
Mått: bredd 213,5 mm, höjd 93,3 mm, djup 96,8 mm
Vikt: 0,7 kg
Skyddsklass: IP 20
Drifttemperatur: 0 ºC…+40 ºC. OBS! Den maximala omgivningstemperaturen för Ouflex A XL kan vara +50°C, men i detta fall kan Triac (42…44) och utgångsspänningarna (41 och 93) endast belastas med 50 % av maxströmmen.
Förvaringstemperatur: -20 ºC…+70 ºC
Strömmatning:
– Driftspänning: 24 Vac, 50 Hz (22 Vac – 33 Vac)
– Effektbehov: (15 VDC matning = 0 A) 13 VA, (15 VDC matning = 600 mA) 34 VA, Dessutom bör man uppmärksamma effektbehovet för 24 Vac och Triac-utgångarna
– Batteribackup: 12 Vdc
– Strömförbrukning: Reläerna inte i bruk = 370 mA/4,5 W. Reläerna i bruk = 500 mA/6 W. Dessutom måste belastningen på 15 VDC-utgången och spänningsfallet beaktas
Mätningstyperna för de universala mätningsingångarna och noggranhet (kan konfigureras med programvaran):
– Passiv givare (ingångarna 1…16):
Mätkanalens noggranhet:
• NTC 10: +0,1ºC mellan -50ºC…+100ºC och +0,25 ºC mellan +100 ºC…+130 ºC
• NTC 1.8 +0,2 ºC mellan -20 ºC…+40 ºC, +0,6 ºC mellan +40°C…+70 ºC och +2.0 temp. över 75°C.
• NTC 2.2: +0,2 ºC mellan -20 ºC…+55 ºC, +0,5 ºC melllan +60°C…+70 ºC och +2.0 temp. över 75°C.
• NTC 20: +0,1 ºC mellan -20 ºC…+70 ºC, +0,6 ºC mellan +75ºC…+120° C
• Ni1000: +1,0 ºC mellan -50 ºC…+130 ºC
• Ni1000DIN: +0,2 ºC mellan 100 ºC…+130 ºC, +0,5 ºC mellan -5 ºC…-20 ºC
• Pt1000-element: +1,0 ºC mellan -50 ºC…+130 ºC
Obs! Vid den totala mätnoggrannheten måste också tas för hänsyn kabellängd och givarens tolerans.
Aktiv givare (ingångarna 1…16) 0…10 V utsignal, mätnoggrannhet 1 mV
Milliampersignal kopplas med pararellmotstånd 0/4-20 mA.
Digital givare (ingångarna 1…16) Kontaktspänning 5 Vdc. Brytarström 0,5 mA
Elektriskt motstånd max. 1,9 kΩ (stängt), min. 11 kΩ (öppet)
Räknaringång (ingångarna 13…16) Minimi impulslängd 30 ms
Mätningstyper för de digitala ingångarna:
– Digital givare (ingångarna 21 och 22): Kontaktspänning 15 VDC. Brytarström 1,5 mA. Elektrisk motstånd max. 500 Ω (stängt), min. 1,6 kΩ (öppet)
– Pulsräknare (ingångarna 21 och 22): Minimi pulslängd 30 ms
Utgångar (61…66): Utgående spänningsområde 0…10 V. Utgående ström max. 10 mA/utgång
Reläutgångar:
– Växlande (71…76): 2st. 230 V, 6 A
– Slutande (77…84): 4st. 230 V, 6 A
Triac-utgångar:
– 24 Vac (42 och 43): Utgående ström totalt max. 1 A
– 24 Vac (44 och 45): Utgående ström totalt max. 1 A
Driftspänningsutgångar
– 5 st. 24 Vac utgångar (41): Utgående ström max. 1 A/utgång
– 15 Vdc utgång: Utgående ström max. 750 mA
Dataöverföring:
– RS-485-fältbuss (A1 och B1) COM2: Galvanisk isolerad, protokoll som stöds Modbus-RTU
– RS-485-fältbuss (A2 och B2) COM3: Galvanisk isolerad, protokoll som stöds Modbus-RTU
– RJ45-kontakt (i slutet av enheten) COM1: Oisolerad Modbus-RTU-masterbuss med fasta inställningar. Kompatibel med FLEX EXU: A3/B3.
– RJ45-kontakt (i slutet av enheten) COM5: Galvaniskt isolerad parametrerbar Modbus-RTU-masterbuss.
– USB-host-anslutning: RS-232-modem, Ouman GSM modem
– Ethernet: Full-duplex 10/100 Mbit/s, protokoll som stöds Modbus-TCP/IP
– Ouman Access: Intelligent fjärranslutning inbyggd för användning med Ounet och Ouflex Tool
Processor: Cortex-At 528 MHZ
SDRAM: 512 MB
FLASH: 512 MB
Garanti: 2 år
GODKÄNNANDEN
– EMC-direktiv: 2014/30/EU
– Elektromagnetisk tolerans: EN 61000-6-1
– Elektromagnetiska emissioner: EN 61000-6-3
– Säkerhet: EN60730-1-2011
– Lågspänningsdirektiv: 2014/35/EU
– RoHS-direktiv: 2011/65/EU och 2015/863/EU
– WEEE-direktiv: 2012/19/EU
