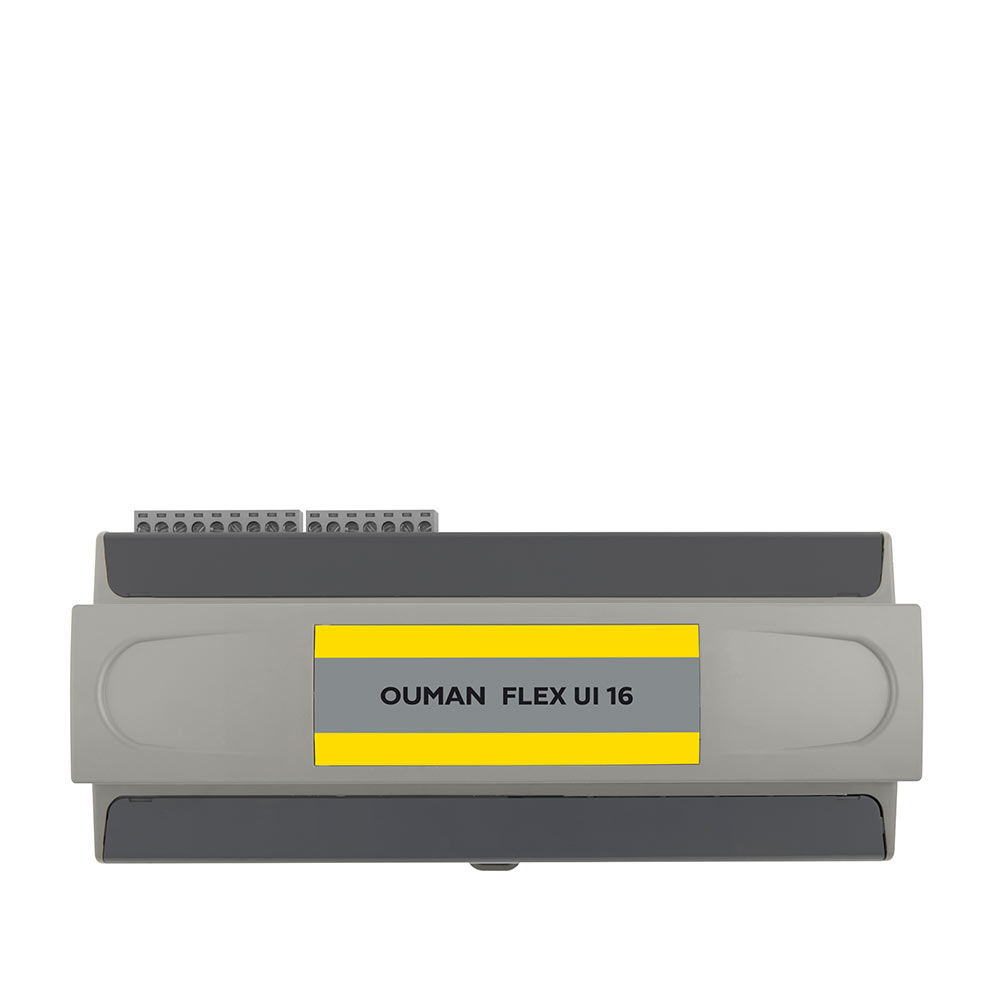

FLEX UI 16

Skyddsklass: IP 20
Drifttemperatur: 0 … +40 ºC
Förvaringstemperatur: -20 … +70 ºC
Strömmatning
– Driftspänning: 24 Vac (-10 … +25 %) , 50/60 Hz)
– Effektbehov: 3 VA
Batteribackup: 12 Vdc
Strömförbrukning: 100 mA/1,2 W
Mätningstyperna för de universala mätningsingångarna och noggranhet (kan konfigureras med programvaran):
Passiv givare (ingångarna 1…16):
– NTC10: ±0,3 ºC mellan -20 … +130 ºC och ±1.0 ºC mellan -50 … -20 ºC
– NTC1.8 och NTC2.2: ±0,4 ºC mellan -50 … +100 ºC, ±0,6 ºC mellan +100 … +130 ºC
(IO HW 1.x: ±0,6 °C mellan -50 … 70 °C och ±2.0 °C mellan 70 …130 °C)
– NTC20: ±0,6°C mellan -20 …+130° C, ±2,0 ºC mellan -50 … – 20 ºC
– NI1000LG, NI1000DIN, PT1000: ±0,3 ºC mellan -50 … +130 ºC
(IO HW 1.x: ±1,0 °C mellan -50 … 130°C)
Obs! Vid den totala mätnoggrannheten måste också tas för hänsyn kabellängd och givarens tolerans.
Aktiv givare (ingångarna 1…16): 0…10 V utsignal, mätnoggrannhet +0,1 V. Milliamp-signal 0/4 till 20 mA med 250 Ω eller 500 Ω pararellmotstånd. Noggrannhet 250Ω: +0,2 mA (mätområde 0/1 till 5 Vdc). Noggrannhet 500Ω: +1,3 mA (mätområde 0/2 – 10 Vdc). Dessutom måste felaktigheten hos parallellmotstånden beaktas.
Digital givare (ingångarna 1…16): Kontaktspänning 3,3 Vdc (IO HW 1.x kontaktspänning 5 Vdc). Brytarström 1 mA. Elektriskt motstånd max. 1,9 kΩ (stängt), min. 50 kΩ (öppet)
Räknaringång (ingångarna 13…16): Minimi impulslängd 30 ms
Dataöverföring:
– RS-485-fältbuss (A1 och B1) COM2: Galvanisk isolerad, protokoll som stöds Modbus-RTU

GODKÄNNANDEN
– EMC-direktiv: 2014/30/EU
– Elektromagnetisk tolerans: EN 61000-6-1
– Elektromagnetiska emissioner: EN 61000-6-3
