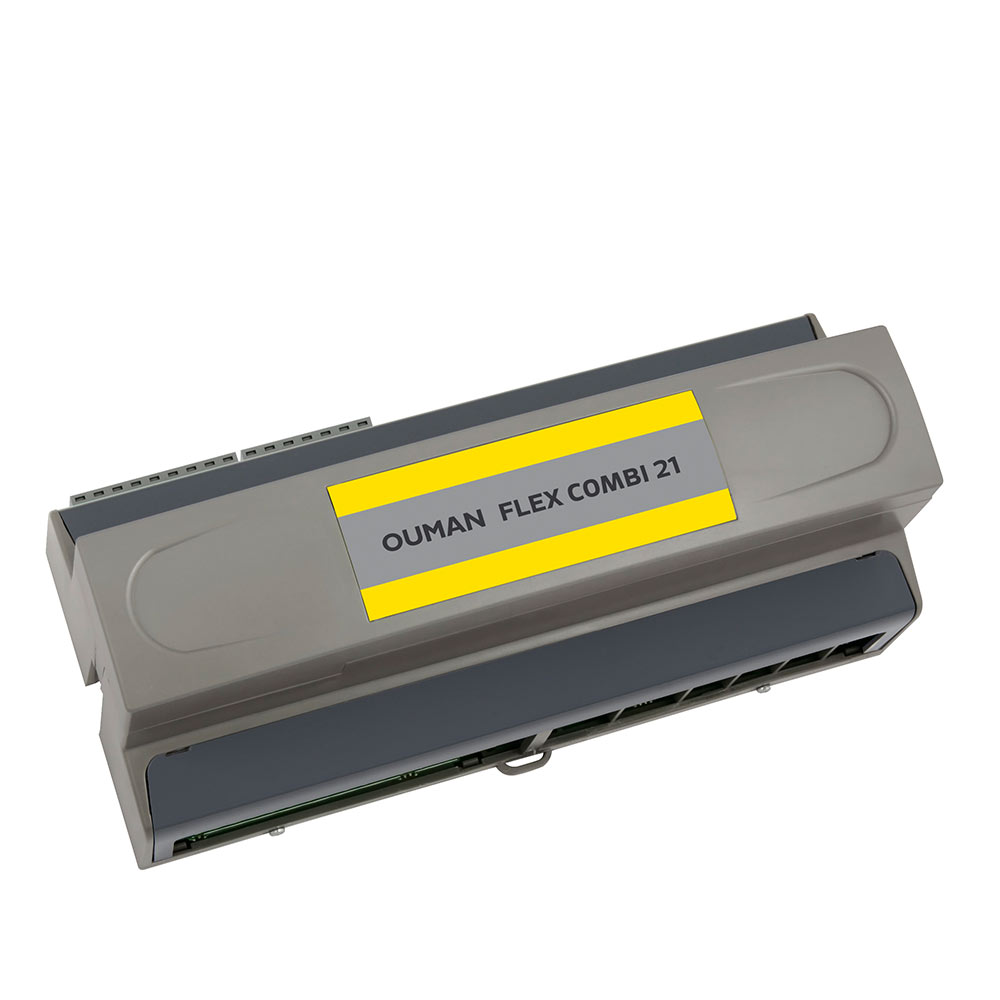

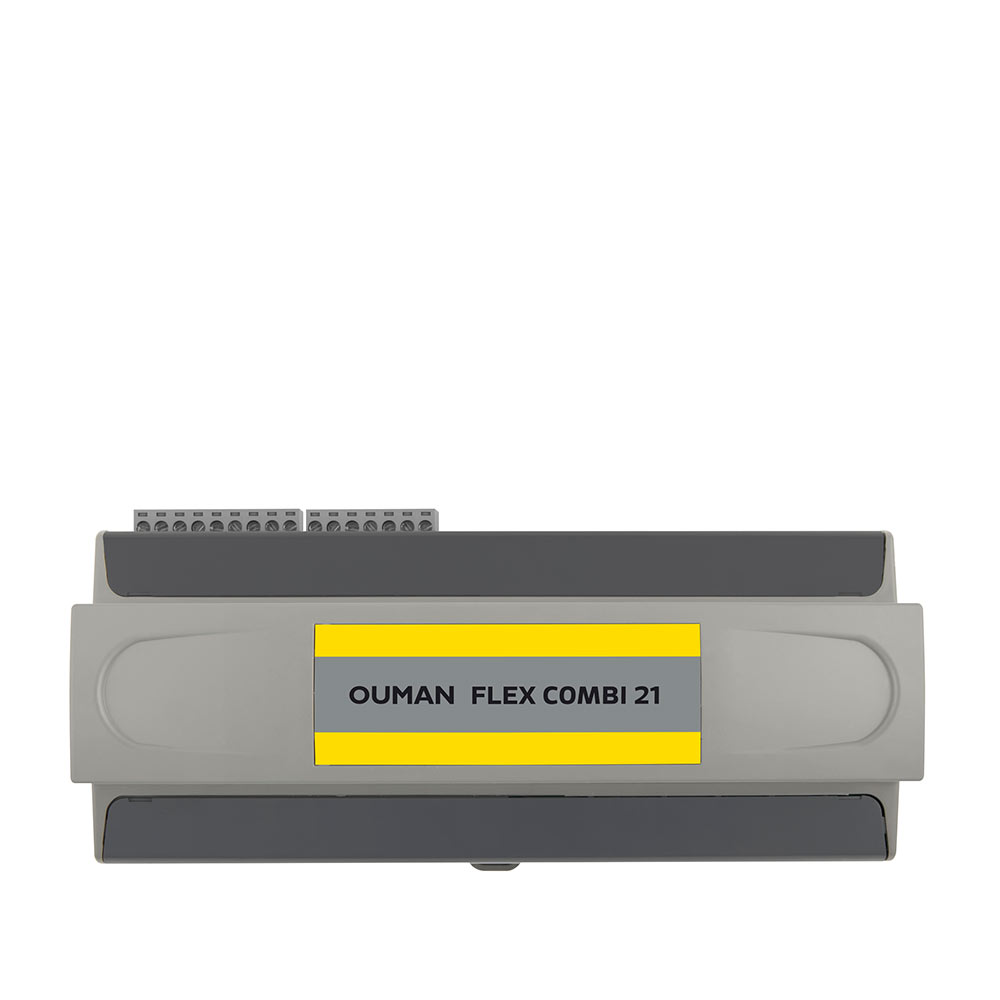

FLEX COMBI 21

Skyddsklass: IP 20
Drifttemperatur: 0 …+40 ºC
Förvaringstemperatur: -20 …+70 ºC
Effektbehov: 24 Vac/ 9 VA
Batteribackup (92 och jord ): 12 Vdc/ 4 W
Notera! Triac- och 24 Vac-utgångar fungerar inte med batteribackup.
Mätningstyperna för de universala mätningsingångarna och noggranhet (kan konfigureras med programvaran):
Passiv givare (ingångarna 1…9):
– NTC10: ±0,3 ºC mellan -20 … +130 ºC och ±1.0 ºC mellan -50 … -20 ºC
– NTC1.8 och NTC2.2: ±0,4 ºC mellan -50 … +100 ºC, ±0,6 ºC mellan +100 … +130 ºC
(IO HW 1.x: ±0,6 °C mellan -50 … 70 °C och ±2.0 °C mellan 70 … 130 °C)
– NTC20: ±0,6 °C mellan -20 … +130 ° C och ±2,0 ºC mellan -50 … -20 ºC
– NI1000LG, NI1000DIN, PT1000: ±0,3 ºC mellan -50 … +130 ºC
(IO HW 1.x: ± 1,0 °C mellan -50 … 130°C)
Obs! Vid den totala mätnoggrannheten måste också tas för hänsyn kabellängd och givarens tolerans.
Aktiv givare (ingångarna 1…9): 0 …10 V utsignal, mätnoggrannhet +0,1 V. Milliamp-signal 0/4 till 20 mA med 250 Ω eller 500 Ω pararellmotstånd. Noggrannhet 250 Ω: +0,2 mA (mätområde 0/1 till 5 Vdc). Noggrannhet 500 Ω: +1,3 mA (mätområde 0/2 – 10 Vdc). Dessutom måste felaktigheten hos parallellmotstånden beaktas.
Digital givare (ingångarna 1…9): Kontaktspänning 3,3 Vdc (IO HW 1.x kontaktspänning 5 Vdc). Brytarström 1 mA. Elektriskt motstånd max. 1,9 kΩ (stängt), min. 50 kΩ (öppet)
Utgångar (61…66): Utgående spänningsområde 0 …10 V. Utgående ström max. 9 mA/utgång
Reläutgångar:
– Växlande (71…76): 2 st. 230 V, resistiv 5 A/ induktiv 1A (cos Ø -0.8)
– Slutande (77…84): 4 st. 230 V, resistiv 5 A/ induktiv 1A (cos Ø -0.8)
Triac-utgångar:
– 24 Vac (42 … 43 och jord): Utgående ström max. 0,75 A per par
– 24 Vac (44 … 45 och jord): Utgående ström max. 0,75 A per par
Dataöverföring:
– RS-485-fältbuss (A1 och B1) COM2: Galvanisk isolerad, protokoll som stöds Modbus-RTU

GODKÄNNANDEN:
– EMC-direktiv: 2014/30/EU
– Elektromagnetisk tolerans: EN 61000-6-1
– Elektromagnetiska emissioner: EN 61000-6-3
